| Nom De La Marque: | LDSK |
| Numéro De Modèle: | LDK‑TZ‑KPG‑50W |
| Nombre De Pièces: | 1 |
| Délai De Livraison: | 10-15 jours ouvrables |
| Conditions De Paiement: | D/A, D/P, T/T, Western Union, Paypal |
| Nom de l'article | Spécification | Les commentaires |
|---|---|---|
| Modèle de produit | Le système d'exploitation doit être équipé d'un système d'exploitation de l'énergie propre. | |
| Fréquence de fonctionnement | 6000 à 8000 MHz | |
| Puissance de sortie maximale | 50 W (47 ± 0,5 dBm) | Courant ≤ 9A à sortie maximale |
| Puissance d'entrée typique | 6 dBm | |

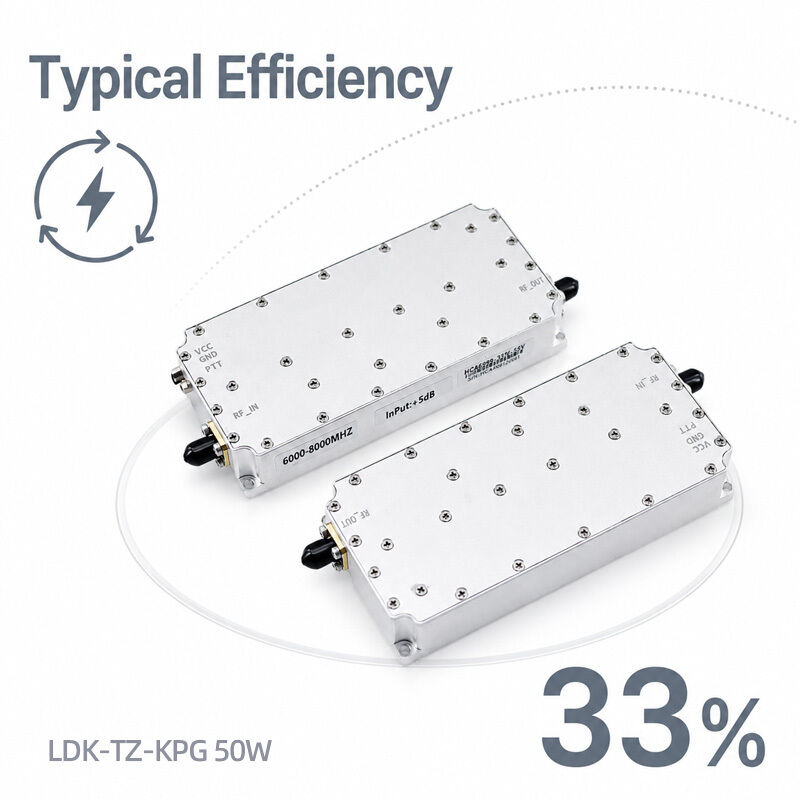

| Efficacité typique des amplificateurs | 33% | |
| Voltage d'entrée CC | 28 à 32 V de courant continu | Voltage de fonctionnement typique:28V |
| Capacité d'alimentation électrique | ≥ 10 A | |
| Température de l'environnement de travail | -40°C à +55°C | |
| Déviation de la puissance de sortie | 1.5 dB | Mesurée à -20°C ~ +45°C |
| Port de sortie VSWR | ≤ 2 | |
| Connecteur d'entrée/sortie RF | SMA-Femme | Les deux ports |
| Activation de la fonction de commande | Non monté en version standard | Peut être ajouté pour la commande personnalisée |
| Taille globale | 124.258.222.5 mm | À l'exclusion du connecteur RF |
| Taille du trou de montage | 119.5*53 mm | Pour les vis en acier M3.0*10 |
| Méthode de refroidissement | Dissipation de chaleur par monture de fond | Exiger un refroidissement par air forcé ou un dissipateur de chaleur conducteur |
| Mode d'installation | Montage à vis |
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| Quantité (PCS) | Temps de réalisation (jours) |
|---|---|
| Pour les produits de la sous-traitance | 7 |
| Pour une utilisation dans les usines de transformation | 10 |
| 500 à 1000 pièces | 12 |
| > 1000 pièces | À négocier |
![]()
Q1: Quelle solution de refroidissement est requise pendant le fonctionnement réel?
R1: La chaleur est dissipée depuis le fond du module. Pour un fonctionnement stable à long terme, vous devez configurer un refroidissement par air forcé ou installer un dissipateur de chaleur conducteur externe.
Q2: Quelles vis dois-je utiliser pour monter ce module d'amplificateur RF?
A2: Il est suggéré d'adopter des vis en acier M3.010, dont la dimension de trou de montage est de 119,553 mm.
Q3: Quelle capacité de courant la source d'alimentation en courant continu doit-elle fournir?
R3: La tension de fonctionnement est de 28 à 32 V CC et votre alimentation devrait pouvoir fournir un courant ≥ 10 A.
Q4: Si je dois activer la commande de commutateur pour l'amplificateur, pouvez-vous le soutenir?
A4: le produit standard n'inclut pas le contrôle activé. Nous pouvons ajouter cette fonction selon vos exigences personnalisées.
Q5: Pouvez-vous régler les connecteurs RF pour mon projet d'intégration de système?
