1000MHZ 100WSystème anti-drone Autel Amplificateur de puissance RF 1G 100W GaN Amplificateur
| Lieu d'origine | Guangdong, Chine |
|---|---|
| Nom de marque | LDSK |
| Quantité de commande min | 1 pièce |
| Prix | $230 |
| Détails d'emballage | Chaque pièce est emballée individuellement dans un sac, puis dans un carton. |
| Délai de livraison | 1 à 3 jours ouvrables |
| Conditions de paiement | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Capacité d'approvisionnement | 5000 pièces par mois |
Contactez-moi pour des échantillons gratuits et des coupons.
Je suis désolé.:0086 18588475571
Wechat: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Nom du produit | Module GaN LDSK | Fréquence | 1000MHz |
|---|---|---|---|
| Puissance | 100 W | Voltage | 30Vdc: 24 à 36V |
| Taille du produit | 170*94*26,5 mm (à l'exclusion des connecteurs) | Poids du produit | 1.5 kg |
| Fluctuations intrabande | ≤ 2,5 (valeur de pic à pic) | Décalage du groupe dans la bande | ≤ 1 us |
| Ratio des ondes stationnaires de la tension d'entrée | ≤1,35 | ||
| Mettre en évidence | Amplificateur GaN de 1000 MHz,Amplificateur GaN 1G |
||
Description de produit
Description du produit

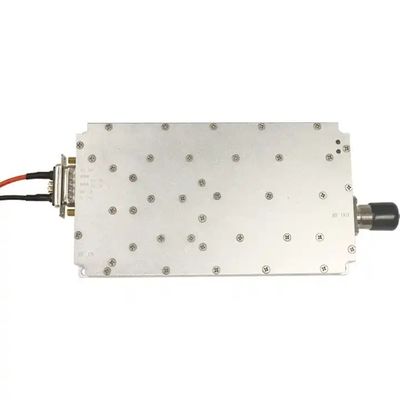

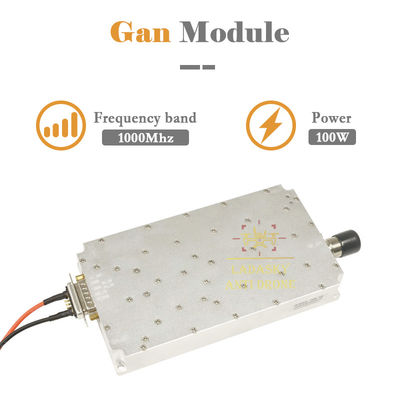

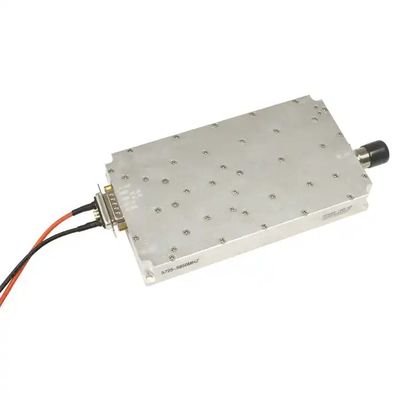

Module d'amplificateur GaN de 1000 MHz à 100 W
Appareil et instructions d'installation:
1- Dimensions globales: 170*94*26,5 mm
2. Forme d'interface:
1 Conditions d'alimentation électrique: +30V alimentation électrique: 7W2 (homme)1- Dimensions globales: 170*94*26,5 mm
2. Forme d'interface:
Interface d'entrée 2RF: SMA-KFD (facultatif)

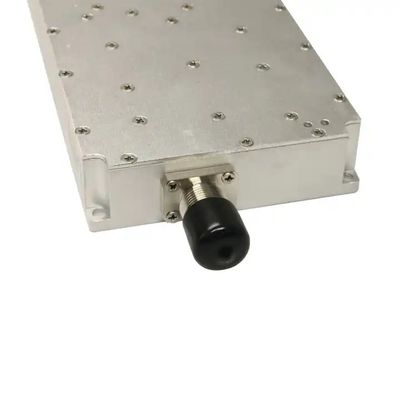

Interface de sortie 3RF: N-KFD

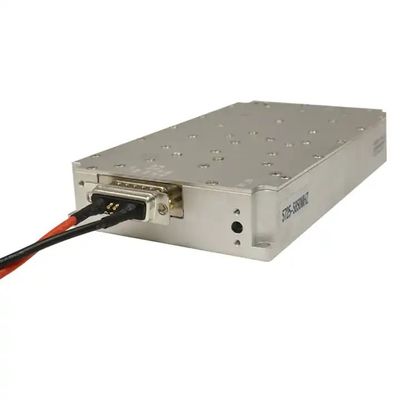

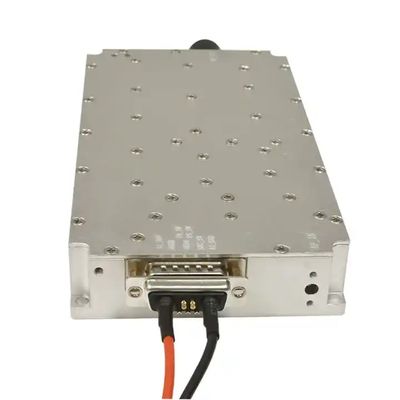

4Interface de commande:
a.7W2 (masculin): la première broche est connectée à l'amplificateur de puissance activer PA_SW (l'amplificateur de puissance 5V/3,3V de haut niveau s'allume, à bas niveau ou flottant, l'amplificateur de puissance s'éteint)
b.condensateur d'alimentation: de haut en bas, ils sont SRC_SW (interrupteur de source de signal interne 5V/3,3V allumé, source de signal flottante ou mise à la terre éteinte), PS_SW (interrupteur de source de signal interne et externe,le niveau bas est la source intégrée, commutateur à haute tension de niveau 5V/3,3V vers une source externe)
3.Diamètre du trou de montage: laisser 4 Φ4,5 mm à travers des trous aux trous de montage pour le montage des vis M3.
|
Fréquence
|
1000 MHz
|
|
Puissance de sortie (dBm)
|
Pour les appareils à commande numérique:
|
|
Décalage du groupe dans la bande
|
≤ 1 us
|
|
Les gains
|
45 ± 1.0,45±1.0 (entrée externe 6 dBm, sortie de l'amplificateur de puissance 50 dBm)
|
|
Fluctuation dans la bande (dB)
|
≤ 2,5 (valeur de pic à pic)
|
|
Ratio de tension d'entrée entre les ondes stationnaires
|
≤ 135
|
|
Ratio des ondes stationnaires de la tension de sortie
|
≤ 13
|
|
Voltage d'alimentation typique
|
Région +30Vdc: 24 à 36V
|
|
Courant d'alimentation
|
Pour les appareils de commande électronique, la puissance de commande électronique doit être supérieure ou égale à:
|
|
Connecteur RF de sortie
|
N-50KFD
|
|
Taille
|
170 × 94 × 26,5 mm (à l'exclusion des connecteurs)
|
|
Source du signal d'entrée
|
Source de signal de balayage par modulation intégrée à haut rendement, pouvant également être connectée à des sources externes
|
|
1 7W2 prise mâle
2 condensateurs de retour (de haut en bas) |
1: A1 est la puissance d'entrée de 30 V et A2 est la GND;
2: la première broche de 7W2 est activée par l'amplificateur de puissance PA_SW; 3: le condensateur à cœur traversant supérieur est SRC_SW (interrupteur de source de signal interne), allumé à haute tension, éteint à basse tension; 4: le condensateur d'alimentation ci-dessous est PS_SW (interrupteur de source interne et externe), haut: source externe; bas: source intégrée; |
