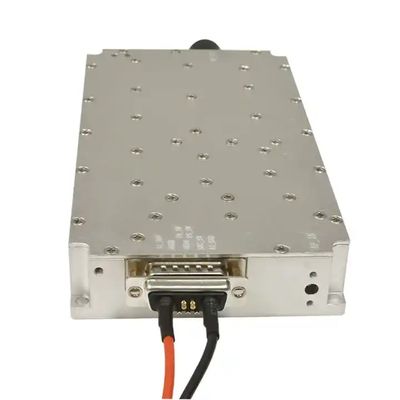

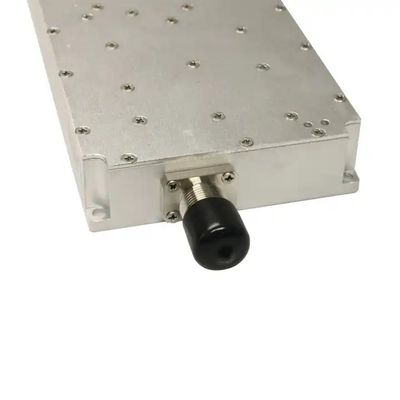

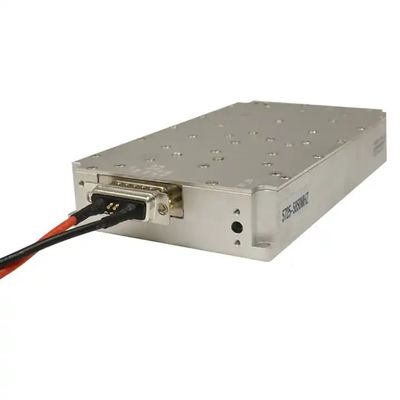

Amplificateur GaN de module 100W pour drone Module anti-compteur d'autel Amplificateur de puissance RF
| Lieu d'origine | Guangdong, Chine |
|---|---|
| Nom de marque | LDSK |
| Quantité de commande min | 2 pièces |
| Prix | $260.00/pieces 2-49 pieces |
| Détails d'emballage | Chaque pièce est emballée individuellement dans un sac, puis dans un carton. |
| Délai de livraison | 5 à 8 jours ouvrables |
| Conditions de paiement | D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
| Capacité d'approvisionnement | 5000 pièces par mois |
Contactez-moi pour des échantillons gratuits et des coupons.
Je suis désolé.:0086 18588475571
Wechat: 0086 18588475571
Skype est là.: sales10@aixton.com
Si vous avez des préoccupations, nous fournissons une aide en ligne 24 heures sur 24.
xDétails sur le produit
| Nom du produit | Module GaN | Fréquence | 2400-2500MHz |
|---|---|---|---|
| Puissance | 100 W | Les gains | 45 ± 1 dB |
| Voltage | 30Vdc: 24 à 36V | Taille du produit | 170*94*26,5 mm (à l'exclusion des connecteurs) |
| Poids du produit | 1.5 kg | Fluctuations intrabande | ≤ 2,5 (valeur de pic à pic) |
| Décalage du groupe dans la bande | ≤ 1 us | Ratio des ondes stationnaires de la tension d'entrée | ≤1,35 |
| Mettre en évidence | Amplificateur de puissance RF anti Autel,Amplificateur de module de compteur de drone |
||
Description de produit
Description du produit
Module d'amplificateur GaN de 100 W 2400-2500 MHz
Appareil et instructions d'installation:
1Les dimensions globales sont de 170*94*26,5 mm.
2. Forme d'interface:
1 Conditions d'alimentation électrique: +30V alimentation électrique: 7W2 (homme)1Les dimensions globales sont de 170*94*26,5 mm.
2. Forme d'interface:
Interface d'entrée 2RF: SMA-KFD (facultatif)
Interface de sortie 3RF: N-KFD
4Interface de commande:
a.7W2 (masculin): la première broche est connectée à l'amplificateur de puissance activer PA_SW (l'amplificateur de puissance de 5V/3,3V de haut niveau s'allume, de bas niveau ou flottant, l'amplificateur de puissance s'éteint)
b.condensateur d'alimentation: de haut en bas, ils sont SRC_SW (interrupteur de source de signal interne 5V/3,3V allumé, source de signal flottante ou mise à la terre éteinte), PS_SW (interrupteur de source de signal interne et externe,le niveau bas est la source intégrée, commutateur à haute tension de niveau 5V/3,3V vers une source externe)
3.Diamètre du trou de montage: laisser 4 Φ4,5 mm à travers des trous aux trous de montage pour le montage des vis M3.
Fréquence | 2400 à 2500 MHz |
Puissance de sortie (dBm) | Pour les appareils à commande numérique: |
Décalage du groupe dans la bande | ≤ 1 us |
Les gains | 45 ± 1.0,45±1.0 (entrée externe 6 dBm, sortie de l'amplificateur de puissance 50 dBm) |
Fluctuation dans la bande (dB) | ≤ 2,5 (valeur de pic à pic) |
Ratio de tension d'entrée entre les ondes stationnaires | ≤ 135 |
Ratio des ondes stationnaires de la tension de sortie | ≤ 13 |
Voltage d'alimentation typique | Région +30Vdc: 24 à 36V |
Courant d'alimentation | Pour les appareils de commande électrique, la puissance maximale de commande électrique doit être égale ou supérieure à: |
Connecteur RF de sortie | N-50KFD |
Taille | 170 × 94 × 26,5 mm (à l'exclusion des connecteurs) |
Source du signal d'entrée | Source de signal de balayage par modulation intégrée à haut rendement, pouvant également être connectée à des sources externes |
1 7W2 prise mâle 2 condensateurs de retour (de haut en bas) | 1: A1 est la puissance d'entrée de 30 V et A2 est la GND; 2: la première broche de 7W2 est activée par l'amplificateur de puissance PA_SW; 3: le condensateur à cœur traversant supérieur est SRC_SW (interrupteur de source de signal interne), allumé à haute tension, éteint à basse tension; 4: le condensateur d'alimentation ci-dessous est PS_SW (interrupteur de source interne et externe), haut: source externe; bas: source intégrée; |
